Single Sided Lithium Battery Spot Welder Automatic With Double Station

Saldatrice a punti a singola faccia con batteria al litio automatica con doppia stazione

  • Evidenziare

    Saldatore a punti a batteria al litio su un lato

    ,

    Saldatore a punti automatico su un lato

    ,

    Doppia stazione automatica per saldatore a punti

  • Nome del prodotto
    Singola macchina laterale standard della saldatura a punti della batteria al litio
  • Viaggio dell'asse y
    600 mm
  • Viaggi sull'asse X
    400 mm
  • Precisione dell'asse y
    0.1 mm
  • Precisione dell'ascissa
    0.1 mm
  • Pannello di operazione
    Touch screen a 7 pollici di HD
  • Luogo di origine
    Guangdong, Cina
  • Marca
    CHEEBO Technology
  • Certificazione
    CE certification
  • Numero di modello
    CBMO4-6040
  • Quantità di ordine minimo
    1 insieme
  • Prezzo
    NEGOTIABLE
  • Imballaggi particolari
    Caso di legno a prova d'umidità marino
  • Tempi di consegna
    5-8 giorni del lavoro
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacità di alimentazione
    50 insieme/insiemi per Settimana

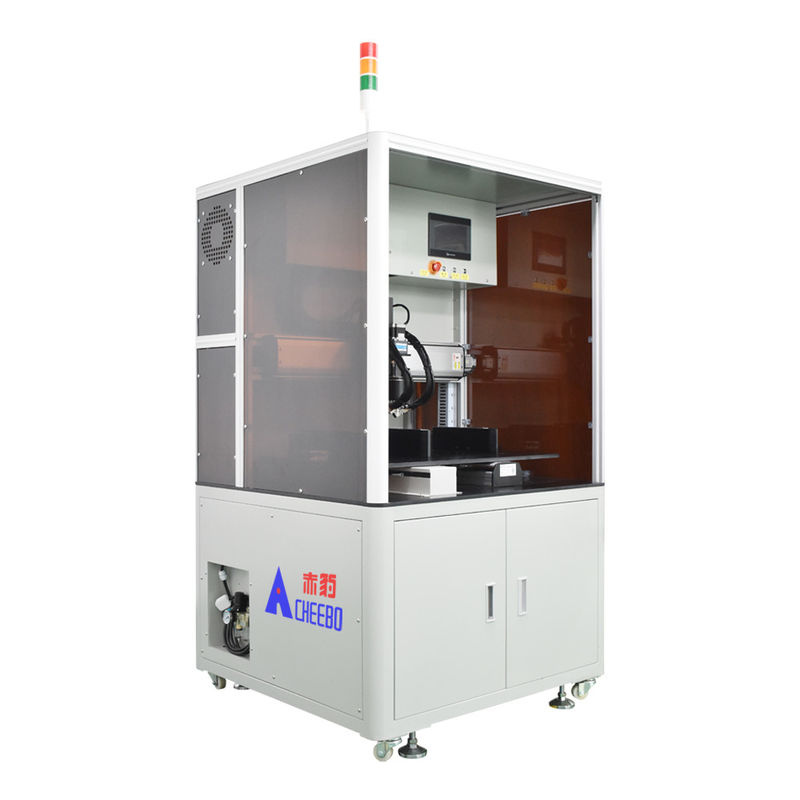

Saldatrice a punti a singola faccia con batteria al litio automatica con doppia stazione

Saldatore automatico a batteria al litio con doppia stazione


Introduzione dell'apparecchiatura



● Questa macchina di saldatura a punti a batteria di litio è una macchina di controllo multiasse sviluppata da esperti moderni di automazione,con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm, che controlla efficacemente l'elaborazione in tempo reale delle apparecchiature di produzione automatizzate.


● L'apparecchiatura è adatta per la saldatura a punto completamente automatica su un solo lato di varie combinazioni di celle cilindriche come 18650, 21700, 26650, 32700 ecc.


● Adatto per la saldatura a punto di batterie al litio modulari come NB/Strumento di alimentazione/Strumento di parcheggio/batterie di alta potenza/batterie di stazioni di stoccaggio di energia/motociclette elettriche/veicoli elettrici,e può essere utilizzato in combinazione con linee di produzione di batterie al litio.


● Dispone di un design modulare, di basso rumore, di una potenza stabile, di una saldatura efficiente e di altre caratteristiche.


● La testa di saldatura è progettata con un'altezza elevata, che può essere utilizzata anche per la saldatura automatica di piastre di protezione in vari schemi di imballaggio.e solo il dispositivo di piattaforma deve essere sostituito quando si salda la piastra protettiva.

● Adottando la rotaia guidata a vite d'argento di Taiwan, ad alta precisione, a basso rumore, a scivolamento liscio e resistente.

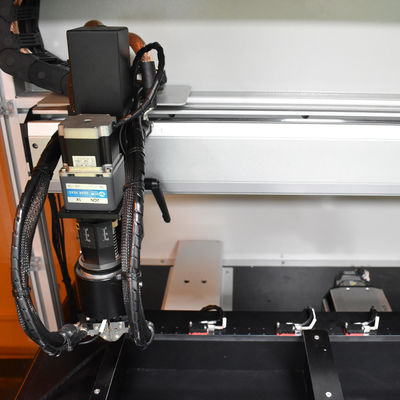

● disegno della testa di saldatura rotante a 135°, che può regolare l'angolo di rotazione della testa di saldatura in base alla posizione della fessura della lamiera di nichel,per evitare errori di saldatura causati dall'incapacità di rotazione della testa di saldaturaHa anche una funzione anti-collo dell' ago.


● schermo LCD touch a alta definizione, regolazione dei parametri conveniente e semplice, visualizzazione in tempo reale dello stato di funzionamento del dispositivo.


● Sviluppare in modo indipendente vari sistemi intelligenti automatizzati per cooperare con il funzionamento intelligente delle apparecchiature, come la funzione di commutazione dell'energia, la funzione di tecnologia di produzione,funzione di compensazione dell'ago di saldatura, e funzione di debug manuale.



Specifica tecnica
Efficienza della produzione 3000 PCS/h Fonte di saldatura Transistor/multipulsore (facoltativo)
Spessore della saldatura 0.02-0.3MM Tipo di raffreddamento raffreddamento a circolazione forzata dell'acqua
Colpo di saldatura per albero XY 400 mm*600 mm Modalità di movimento Continuità automatica
Precisione di saldatura dell'albero XY 0.1MM Pressione di saldatura 5 kg/F
Materiale per elettrodi Alumina di rame Dimensioni della macchina 1680*1400*2000MM
rotazione della testa di saldatura - Sì, sì. Peso della macchina 330 kg
Specifica della fonte di alimentazione Dispositivi per la trasmissione di energia elettrica Scenari di applicazione Saldatura a batteria cilindrica




Funzione Introduzione



1Fornitore di alimentazione per saldatura a transistor

L'energia di uscita della saldatura è l'alimentazione più stabile, la visualizzazione in tempo reale della tensione di saldatura e della forma d'onda della corrente, la corrente che aumenta rapidamente, può ottenere una saldatura di alta qualità in breve tempo.

Saldatrice a punti a singola faccia con batteria al litio automatica con doppia stazione 0

2. schermo touch HD

Visualizzazione in tempo reale dei dati di saldatura, posizione del foro di saldatura.
Supporta la programmazione manuale, la mappatura CCD, l'importazione del percorso comune della saldatura per ottenere una programmazione veloce.

Saldatrice a punti a singola faccia con batteria al litio automatica con doppia stazione 1



3. Tavolo multifunzione

Disegno di sollevamento del tavolo da lavoro, può anche essere applicato a una varietà di schemi di imballaggio piastra di protezione saldatura automatica, una macchina a doppio uso,la piastra di protezione da saldatura deve sostituire solo il dispositivo della piattaforma. doppia piattaforma di progettazione, sinistra e destra piattaforma di saldatura indipendente, non interferenza, può anche utilizzare solo una singola piattaforma.

Saldatrice a punti a singola faccia con batteria al litio automatica con doppia stazione 2



Descrizione del flusso d'azione del dispositivo



L'apparecchio di caricamento del pezzo di nichel della cella/bracket/batteria -- posizionare l'apparecchio nella posizione di induzione della piattaforma sinistra -- saldatura automatica del dispositivo è



completato per inviare l'apparecchio alla posizione di recupero del materiale - apparecchio di flessione manuale - posizionare l'apparecchio nella posizione di induzione della piattaforma giusta -



La saldatura automatica del dispositivo è completata per inviare la posizione di recupero del materiale -- rimuovere la batteria dal dispositivo -- per il successivo



ciclo di produzione (la piattaforma può essere installata quando la piattaforma sinistra è in funzione) Il prodotto, in attesa che la saldatura della piattaforma sia completata,



Quando si salda la piattaforma destra, la piattaforma sinistra può sostituire il prodotto, in attesa della destra



piattaforma per completare la saldatura, trasferirà automaticamente alla piattaforma sinistra di saldatura, in ciclo di turno)



Domande frequenti

D: Come installare e far funzionare la macchina?

R: I nostri tecnici avevano installato la macchina prima della spedizione. Per l'installazione di alcuni widget, invieremo video di formazione dettagliati e manuali utente in modo casuale.Il 95% dei clienti sa imparare da solo.



D: Come posso fare se la macchina va storta?

R: In caso di problemi di questo tipo, contattateci al più presto.Risponderemo il prima possibile entro 24 ore per risolvere il vostro problema.



D: Non so quale sia la cosa giusta per me.

R: Si prega di fornirci le seguenti informazioni

1) Modello e tipo di batteria.

2) Materiale di saldatura e spessore di saldatura

3) Industria commerciale: abbiamo una grande esperienza di vendita e possiamo fornirvi consigli.



D: Qual è la quantità minima d'ordine?

R: Non abbiamo un numero minimo di ordini. Sia che si tratti di un ordine di 1 o 100, vi sosterremo con tutto il cuore.



D: Come procede la vostra fabbrica in termini di controllo della qualità?

R: La qualità viene prima. Più di 20 test saranno eseguiti su ogni unità. Dopo aver superato tutti i test, il nostro QC testerà le prestazioni di saldatura.



Attendiamo con ansia la vostra consultazione, vi forniremo il miglior servizio di qualità durante tutto il processo!!!
