Saldatura automatica a batteria di alta qualità a 135°

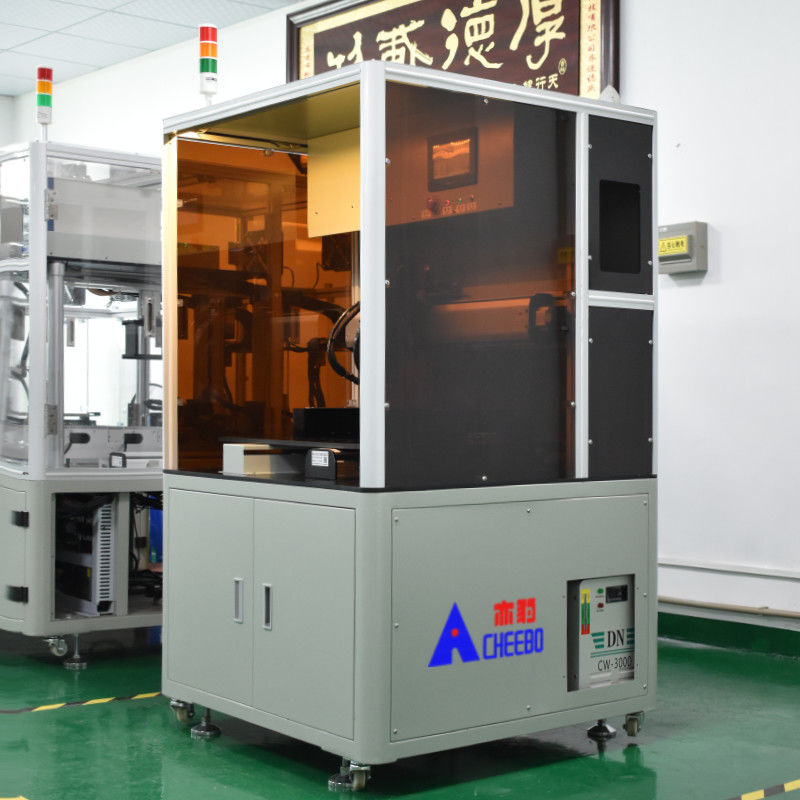

Introduzione dell'apparecchiatura

●Questa macchina per la saldatura a punti a batteria di litio è una macchina a controllo multiasse sviluppata da esperti di automazione moderna,che è un'attrezzatura di produzione automatica per un controllo efficace in tempo reale della lavorazione con trasmissione di precisione e meccanismo di controllo del motore.

●L'apparecchiatura è adatta per la saldatura automatica a punto unilaterale di tutti i tipi di combinazioni di celle cilindriche come 18650, 21700, 26650, 32700 e così via.

●È adatto per la saldatura a punto di batterie al litio modulari come NB/Strumento di potenza/Strumento di giardinaggio/Alta potenza/batteria di una centrale elettrica di accumulo di energia/motocicletta elettrica/veicolo elettrico,e può essere utilizzato con la linea di produzione di batterie al litio.

●Con design modulare, basso rumore, potenza energetica stabile, saldatura efficiente e altre caratteristiche.

●Il progetto di soldering con testa di soldering può essere utilizzato anche per la saldatura automatica di piastre di protezione di vari tipi di confezione.Quando si fanno saldare le lastre di protezione, è sufficiente sostituire il dispositivo della piattaforma.

●Progettazione di piattaforme doppie, piattaforme sinistra e destra sono saldate indipendentemente, non interferiscono tra loro, o può essere utilizzata solo una singola piattaforma.

●Adottare Taiwan HIWIN guida, alta precisione, basso rumore, scivolo liscio, durevole.

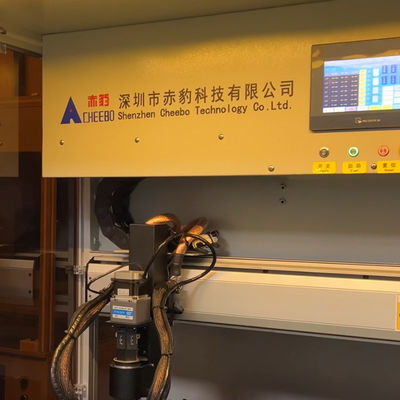

●The 135 °rotary welding head design can set the rotation angle of the welding head according to the slotting position of the nickel sheet to avoid welding errors caused by the non-rotation of the welding head.

●Ha anche la funzione di ago antiaderente.

●schermo LCD touch ad alta definizione, regolazione dei parametri conveniente e semplice, visualizzazione in tempo reale dello stato di funzionamento dell'apparecchiatura.

●Sviluppare autonomamente una varietà di sistemi automatici intelligenti, con il funzionamento intelligente delle attrezzature, come: funzione di commutazione dell'energia, funzione di tecnologia di produzione,funzione di compensazione dell'ago di saldatura, funzione di debug manuale.

Funzione Introduzione

1Fornitore di alimentazione per saldatura a transistor

L'energia di uscita della saldatura è l'alimentazione più stabile, che può visualizzare in tempo reale la tensione di saldatura e le forme d'onda della corrente e la corrente aumenta rapidamente,che può realizzare saldatura di alta qualità in breve tempo.

2. schermo touch HD

Visualizzazione in tempo reale dei dati di saldatura e delle posizioni dei fori di saldatura.
Supporta la programmazione manuale, la mappatura CCD e la programmazione rapida importando percorsi di giunzione della saldatura.

3Sistema di raffreddamento:

Visualizzazione in tempo reale dei dati di saldatura e delle posizioni dei fori di saldatura.
Supporta la programmazione manuale, la mappatura CCD e la programmazione rapida importando percorsi di giunzione della saldatura.

Descrizione del flusso d'azione del dispositivo

L'apparecchio di caricamento del pezzo di nichel della cella/bracket/batteria -- posizionare l'apparecchio nella posizione di induzione della piattaforma sinistra -- saldatura automatica del dispositivo è

completato per inviare l'apparecchio alla posizione di recupero del materiale -- apparecchio di flessione manuale -- posizionare l'apparecchio nella posizione di induzione della piattaforma giusta --

La saldatura automatica del dispositivo è completata per inviare la posizione di recupero del materiale -- rimuovere la batteria dal dispositivo -- per il successivo

ciclo di produzione (la piattaforma può essere installata quando la piattaforma sinistra è in funzione) Il prodotto, in attesa che la saldatura della piattaforma sia completata,

Quando si salda la piattaforma destra, la piattaforma sinistra può sostituire il prodotto, in attesa della destra

piattaforma per completare la saldatura, trasferirà automaticamente alla piattaforma sinistra di saldatura, in ciclo di turno)

Caso di applicazione

1.Batteria di stoccaggio dell'energia 2. batteria di bicicletta elettrica 3. batteria BMS saldatura
