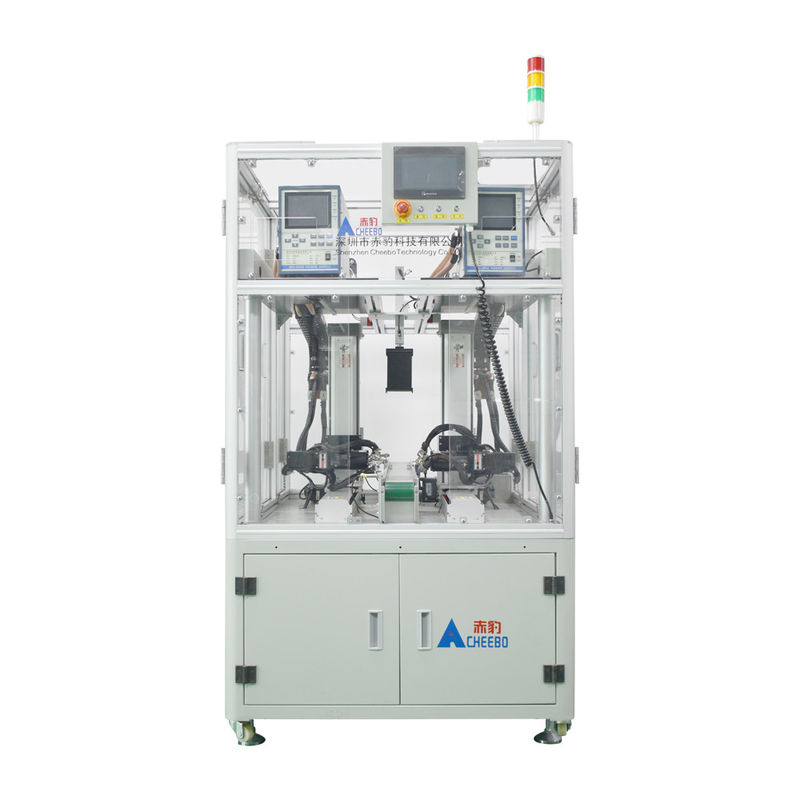

Macchina di saldatura automatica a otto assi a piastra di nichel a doppio lato per batterie al litio cilindriche

Introduzione dell'apparecchiatura

● Questa macchina di saldatura a punti con batteria al litio adotta la testa di saldatura elettrica a rotazione di precisione sviluppata indipendentemente dalla tecnologia ceebo. The 135° rotating welding head design can set the rotation Angle of the welding head according to the slot position of the nickel sheet to avoid welding errors caused by the failure of the welding head to rotateAllo stesso tempo, ha la funzione di ago anti-aderente.

● I lati sinistro e destro sono saldati contemporaneamente, le piattaforme sinistra e destra possono essere impostate indipendentemente parametri di saldatura,e il percorso di saldatura e la rotazione L'angolo e la direzione possono essere impostati indipendentemente in base a diversi requisiti di saldatura.

● schermo touch LCD HD, interfaccia uomo-macchina, facile da usare. programmazione manuale, disegno CAD, importazione percorso di saldatura spot, programmazione rapida. semplice e facile da imparare, i lavoratori ordinari possono impostare.

● Funzione di commutazione dell'energia, può memorizzare 4 gruppi di modalità di energia, diversi materiali commutano automaticamente energia di saldatura diversa.

●Funzione di conteggio della produzione, impostazione della quantità di produzione e arresto automatico della produzione al completamento.

● Funzione di compensazione dell'ago di saldatura, imposta il numero di aghi di saldatura e ricorda automaticamente quando il numero di aghi di saldatura è raggiunto.

● funzione di debug manuale, è possibile regolare la testa di saldatura di ogni punto e salvare i parametri di saldatura spot (facile da modificare le coordinate di saldatura),Puoi anche usare la funzione di correzione con un clic per regolare.

● La struttura progettata (in avanti verso l'esterno o in avanti verso l'esterno) può essere collegata alla linea di produzione di back-end,e può essere tolto dall'altra parte dopo la saldatura per migliorare l'efficienza della produzione.

● Saldatura a risalto, saldatura virtuale, allarme automatico delle attrezzature di saldatura, regolazione manuale dell'area di errore di saldatura, saldatura di riparazione automatica, può anche impostare la saldatura di riparazione a punto singolo.

● Modulo di guida della barra d'argento superiore di Taiwan, alta precisione, basso rumore, scivolo liscio, durevole.

● Scheletro in lega di alluminio, piastra di schermatura acrilica importata, bello e generoso senso della scienza e della tecnologia, operazione visiva per migliorare il fattore di sicurezza della produzione.

Descrizione del flusso d'azione del dispositivo

La cella della batteria / supporto / pezzo di nichel della batteria è caricato nel dispositivo -- il dispositivo è posizionato nella posizione di rilevamento -- il dispositivo

automaticamente rilevato-salda il dispositivo alla posizione di estrazione (selezionare il metodo di scarico: avanti avanti fuori, avanti avanti

-- la batteria viene rimossa- e viene effettuato il ciclo di produzione successivo

Specifica tecnica

Funzione Introduzione

1Fornitore di alimentazione per saldatura a transistor

L'energia di uscita della saldatura è la fonte di alimentazione più stabile, che visualizza in tempo reale la tensione di saldatura e le forme d'onda della corrente.La corrente aumenta rapidamente e può ottenere saldatura di alta qualità in un breve periodo di tempo.

2. schermo touch HD

Visualizzazione in tempo reale dei dati di saldatura e delle posizioni dei fori di saldatura.
Supporta la programmazione manuale, la mappatura CCD e l'importazione di percorsi di giunzione della saldatura per una programmazione rapida.

3. testa di saldatura elettrica rotante

La testa di saldatura può ruotare di 135 ° per la saldatura, adatta per piastre di nichel irregolari, e ha anche una funzione di ago anti-adesione.
Il sensore di pressione integrato può monitorare e controllare la pressione di uscita istantanea della testa di saldatura.

Caso di applicazione

1.Batteria di accumulo di energia 2. batteria per biciclette elettriche 3. batteria per utensili elettrici
