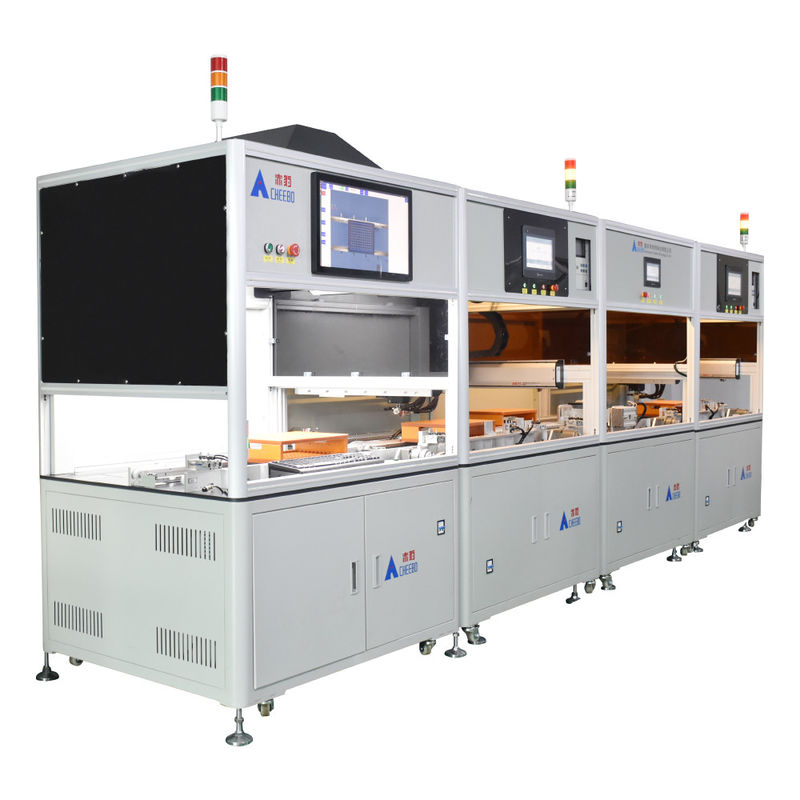

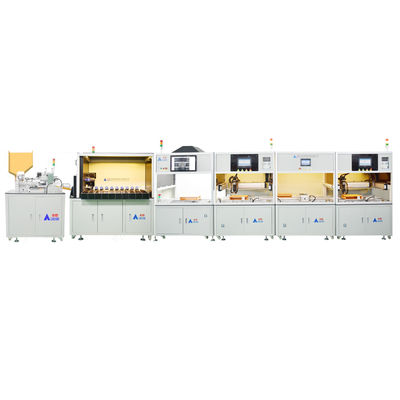

Linea di assemblaggio del pacchetto di batterie agli ioni di litio cilindrica Cella cilindrica Tipo universale

● Meccanismo automatico di alimentazione della batteria:Il braccio robotico afferra automaticamente la batteria e la posiziona sul binario indicato.

● Macchina per la fabbricazione di carta di orzo a celle elettriche:Utilizzando un motore passo a passo controllato da PLC e un cilindro per incollare la carta di orzo sul palo positivo della cella elettrica finita.stampella e incolla 4 nuclei elettrici alla voltaOgni parte è realizzata in acciaio ad alta resistenza all'usura.

● Macchina di smistamento delle batterie:Con funzione di scansione e memorizzazione dei dati sulla batteria.L'apparecchiatura di smistamento automatico è adatta per la prova della tensione e della resistenza interna delle batterie cilindriche di varie specificheDiametro 18-21, lunghezza 65-70.

● attrezzature per l'ispezione visiva CCD:sistema di ispezione visiva multifunzionale basato su telecamere industriali CCD e tecnologia di visione artificiale.

● Saldatura a punto automatica per batterie:adatta per la saldatura di batterie cilindriche di varie specifiche con saldatura a punto automatica unilaterale.


● Sistema di rotazione del jig: rileva automaticamente che il jig raggiunge la sua posizione e il meccanismo di rotazione lo stringe per farlo ruotare in modo che il jig torni al programma successivo.

● Sistema di rotazione del jig: rileva automaticamente che il jig raggiunge la sua posizione e il meccanismo di rotazione lo stringe e lo ruota per far sì che il jig torni al programma successivo.

● La linea di produzione di batterie al litio è adatta per la produzione di batterie per elettrodomestici/biciclette elettriche/utensili elettrici/utensili da giardino/potenza di stoccaggio dell'energia, ecc.

● Progettazione modulare:Ogni apparecchio può essere collegato automaticamente o utilizzato separatamente, oppure può essere utilizzato liberamente in combinazione a seconda delle esigenze.

● La linea di produzione di batterie al litio è un sistema di controllo del movimento a più assi sviluppato da esperti di automazione moderna.Adotta meccanismo automatico di azionamento di precisione e controllo del motore per realizzare il controllo in tempo reale ed efficace delle attrezzature di produzione automatiche.

● La linea di montaggio delle batterie al litio è applicabile alla linea di montaggio delle batterie cilindriche 18650, 21700, 26650, 32700 e altre.

● Trasporto di ritorno integrato, dopo il completamento dell'assemblaggio, rimuovere manualmente l'apparecchio e posizionarlo sulla via di ritorno.

● L'apparecchio ritorna automaticamente alla stazione precedente e viene assemblato e posizionato manualmente sul binario di saldatura.

1. Sistema di rotazione automatica di fissaggio
Il dispositivo di rilevamento automatico arriva alla posizione e il meccanismo di ribaltamento ruota il dispositivo di fissaggio, consentendo al dispositivo di tornare alla posizione di saldatura per la saldatura del lato B.

2- Progettazione a doppio binario
Il binario posteriore è il binario di ritorno del jig, che può migliorare l'efficienza della produzione e non richiede ai lavoratori di trasportare il jig avanti e indietro.

1. alimentazione automatica della batteria

2- Macchina di carta isolante a elettrodo positivo

3. Selezione della tensione della cella, della resistenza interna

4. piattaforma di montaggio della cella

5. rilevamento CCD del pacchetto batteria positivo e negativo

6. piattaforma di copertura di piattaforma superiore

7. Saldatura a punto sul lato A

8. Meccanismo di rotazione di fissaggio

9. Saldatura del lato B

10. Linea di produzione di installazione di back-end

La batteria viene caricata nella tramoggia della macchina per incollare carta →→ Incolla automaticamente l'elettrodo positivo

adesivo pad →→ la batteria entra automaticamente nel separatore →→ il separatore spazza i dati di prova per l'archivio →→

La batteria viene inviata nel serbatoio di ricezione corrispondente → Gli operai rimuovono l'apparecchio di carico in gruppi →

spingere lo schermo di rilevamento della polarità automatica CCD → la correzione manuale non qualificata viene inviata automaticamente →

i lavoratori coprono la piastra superiore dell'apparecchio →→ spingono il saldatore a punto Saldatura automatica a punto sul lato A→→

La macchina si gira automaticamente sul lato B per completare la saldatura →→ Rimuovere il dispositivo della batteria saldata

e riportarlo davanti per entrare nel prossimo anello di fuga →→ Installare la scheda BMS dopo la saldatura del pacchetto batterie

ispezione →→Saldatura automatica o manuale della scheda BMS → Lavoratori in linea e installazione di materiali ausiliari →→

Testare i parametri della batteria non superare l'ispezione. →→ Inviare l'ispezione di invecchiamento al laboratorio di invecchiamento →→

Imballaggio imballaggio in officina

1.Batteria di accumulo di energia 2. batteria per biciclette elettriche 3. batteria per utensili elettrici
