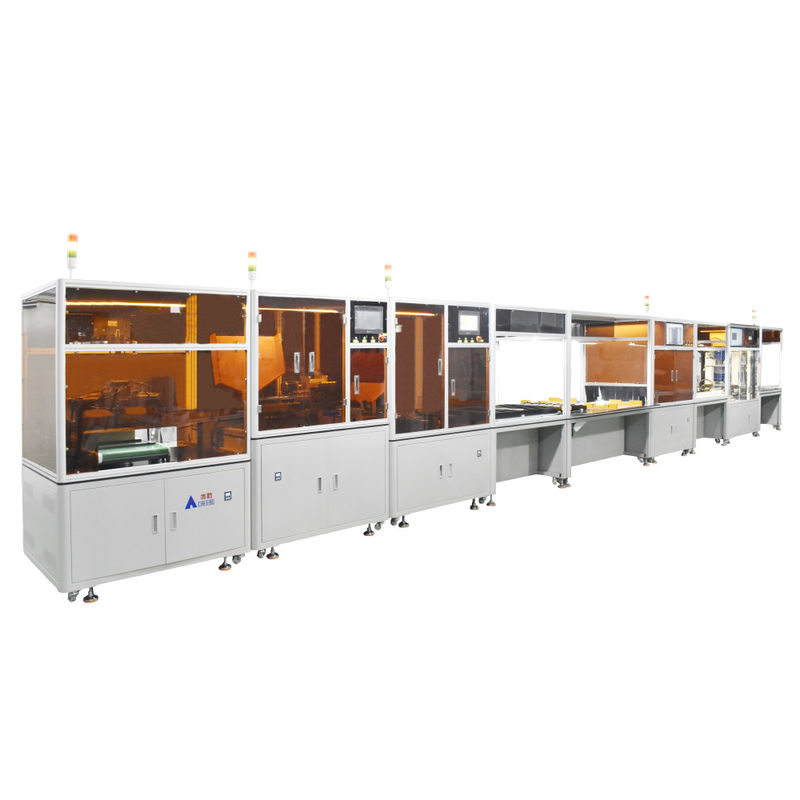

Linea di assemblaggio della batteria a ioni di litio con cella cilindrica personalizzabile

● Meccanismo automatico di alimentazione della batteria: il braccio robotico afferra automaticamente la batteria e la colloca sulla pista designata.

● Macchina per incollare la carta isolante del nucleo della batteria: per incollare la carta di orzo sul palo positivo della batteria finita, utilizzare il motore passo a passo e il cilindro controllati dal PLC.e premi e incolla 4 batterie alla voltaOgni parte è realizzata in acciaio ad alta velocità resistente all'usura.

● Sortatore di batterie: ha la funzione di scansionare e memorizzare i dati della batteria.L'apparecchiatura di smistamento automatico è adatta per la prova della tensione e della resistenza interna delle batterie cilindriche di varie specificheDiametro 18-21, lunghezza 65-70.

● apparecchiature di ispezione visiva CCD: sistema di ispezione visiva multifunzione basato su telecamere industriali CCD e tecnologia di visione artificiale.

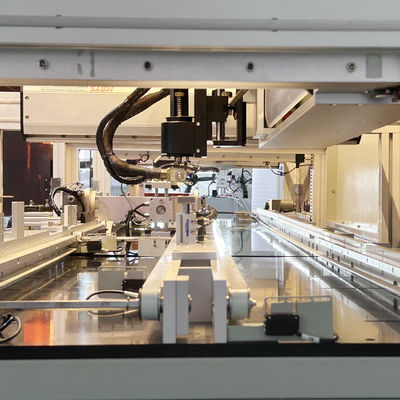

● Saldatura a punto automatica a batteria: adatta per la saldatura a punto automatica unilaterale di batterie cilindriche di varie specifiche.

● Sistema di rotazione della pinza: rileva automaticamente che la pinza raggiunge la sua posizione e il meccanismo di rotazione la pinza e la ruota per far tornare la pinza al programma successivo.

● Sistema di rotazione dell'apparecchio: rileva automaticamente la posizione dell'apparecchio e il meccanismo di rotazione lo stringe e ruota per riportarlo al programma successivo.

● La linea di produzione di batterie al litio è adatta per la produzione di componenti di batterie quali elettrodomestici / biciclette elettriche / utensili elettrici / utensili da giardino / fonti di alimentazione per lo stoccaggio dell'energia, ecc.

● Disegno modulare: ogni dispositivo può essere collegato automaticamente o utilizzato separatamente, oppure può essere combinato liberamente a seconda delle esigenze.

● La linea di produzione di batterie al litio è un sistema di controllo del movimento a più assi sviluppato da esperti di automazione moderna.

● Il meccanismo automatico di azionamento e controllo del motore di precisione è adottato per realizzare il controllo in tempo reale ed efficace delle attrezzature di produzione automatiche.

● La linea di montaggio delle batterie al litio è adatta per le linee di montaggio delle batterie cilindriche 18650, 21700, 26650, 32700 e altre.

● L'apparecchio viene rimesso sul binario e, una volta completato l'assemblaggio, viene rimosso manualmente e posto sul binario di ritorno.

● L'apparecchio viene automaticamente riportato alla stazione precedente, assemblato manualmente e posizionato sul binario di saldatura.

1- Progettazione a doppio binario
Il binario posteriore è il binario di ritorno del jig, che può migliorare l'efficienza della produzione e non richiede ai lavoratori di trasportare il jig avanti e indietro.

2. Sistema di rotazione automatica di fissaggio
Il dispositivo di rilevamento automatico arriva alla posizione e il meccanismo di ribaltamento ruota il dispositivo di fissaggio, consentendo al dispositivo di tornare alla posizione di saldatura per la saldatura del lato B.

1.Batteria di accumulo di energia 2. batteria per biciclette elettriche 3. batteria per utensili elettrici

La batteria viene caricata nella tramoggia della macchina per incollare carta →→ Incolla automaticamente l'elettrodo positivo

adesivo pad →→ la batteria entra automaticamente nel separatore →→ il separatore spazza i dati di prova per l'archivio →→

La batteria viene inviata nel serbatoio di ricezione corrispondente → Gli operai rimuovono l'apparecchio di carico in gruppi →

spingere lo schermo di rilevamento della polarità automatica CCD → la correzione manuale non qualificata viene inviata automaticamente →

i lavoratori coprono la piastra superiore dell'apparecchio →→ spingono il saldatore a punto Saldatura a punto automatica sul lato A→→

La macchina si gira automaticamente sul lato B per completare la saldatura →→ Rimuovere il dispositivo della batteria saldata

e riportarlo in avanti per entrare nel prossimo anello di fuga →→ Installare la scheda BMS dopo la saldatura del pacchetto batterie

ispezione →→Saldatura automatica o manuale della scheda BMS → Lavoratori in linea e installazione di materiali ausiliari →→

Testare i parametri della batteria non superare l'ispezione. →→ Inviare l'ispezione di invecchiamento al laboratorio di invecchiamento →→

Imballaggio imballaggio in officina

Prevendita:

1. I clienti inviano richieste e richieste
2. Raccomandare prodotti in base alle esigenze dei clienti
3Video comunicazione per confermare i requisiti finali
4Entrambe le parti forniscono la conferma delle specifiche tecniche
5Entrambe le parti firmano il contratto.
6- Ordini e produzione in officina
7Organizza la consegna.


Dopo la vendita:

1- confermare se i clienti hanno bisogno di un servizio in loco o di una guida per la comunicazione video per le apparecchiature di debug.
2Se vi è un problema con l'attrezzatura, la comunicazione video sarà adottata per risolvere il problema prima.

Attendiamo con ansia la vostra consultazione, vi forniremo il miglior servizio di qualità durante tutto il processo!!!
