Lithium Battery Assembly Battery 18650 Automatic Cylinder Cell Pack Assembly Line Type

Batteria al litio Batteria 18650 Pacco di celle a cilindro automatico Tipo di linea di assemblaggio

  • Evidenziare

    Linea di produzione automatica della batteria al litio

    ,

    Linea di produzione su misura della batteria al litio

    ,

    Catena di montaggio su misura della batteria

  • Modalità di controllo
    Touch screen di HD
  • Ruolo
    Assemblea del pacchetto della batteria
  • Distanze
    10-13M
  • Fornitore di energia
    220V/50Hz
  • Metodo di operazione
    Automazione
  • Nome del prodotto
    Linea di produzione cilindrica del pacchetto della batteria al litio
  • Luogo di origine
    Guangdong, Cina
  • Marca
    CHEEBO Technology
  • Certificazione
    CE certification
  • Numero di modello
    CBZD-2540
  • Quantità di ordine minimo
    1 insieme
  • Prezzo
    negotiable
  • Imballaggi particolari
    Caso di legno a prova d'umidità marino
  • Tempi di consegna
    15-20 giorni lavorativi
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacità di alimentazione
    10 set/set a settimana

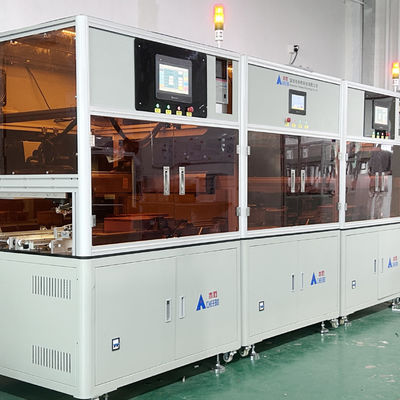

Batteria al litio Batteria 18650 Pacco di celle a cilindro automatico Tipo di linea di assemblaggio

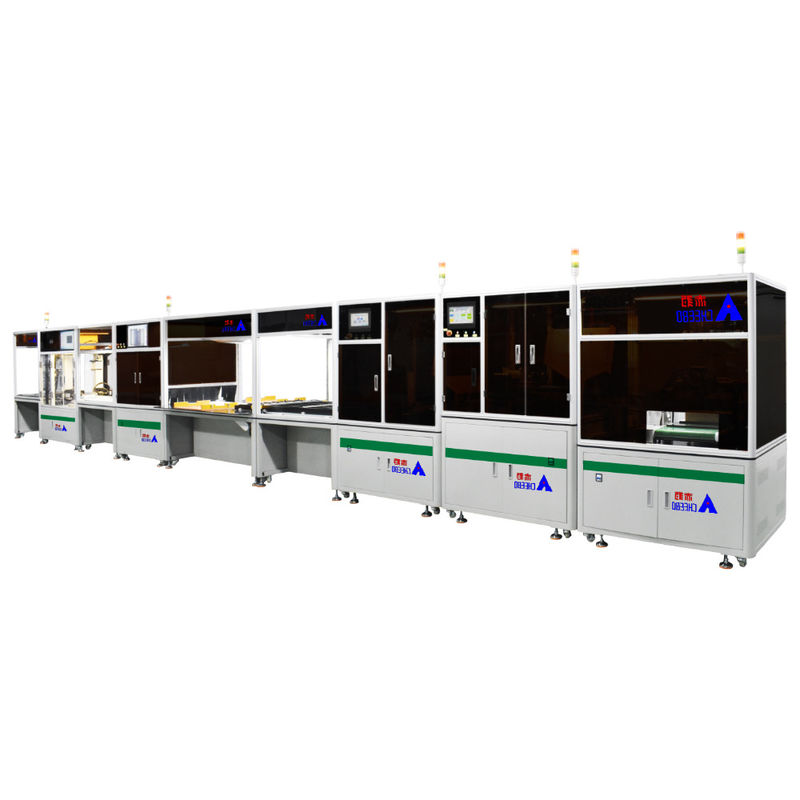

Batteria al litio Batteria 18650 Pacco di celle a cilindro automatico Tipo di linea di assemblaggio


Introduzione delle funzioni



● Sistema di rotazione della pinza: rileva automaticamente che la pinza raggiunge la sua posizione e il meccanismo di rotazione la pinza e la ruota per far tornare la pinza al programma successivo.


● La linea di produzione di batterie al litio è adatta per la produzione di componenti di batterie per elettrodomestici/biciclette elettriche/utensili elettrici/utensili da giardino/alimentatori di accumulo di energia, ecc..


● Disegno modulare: ogni dispositivo può essere collegato automaticamente o utilizzato da solo, e può anche essere combinato liberamente in base alle esigenze.


● La linea di produzione di batterie al litio è un sistema di controllo del movimento a più assi sviluppato da esperti di automazione moderna.Il meccanismo di automazione con azionamento di precisione e controllo del motore è utilizzato per realizzare il controllo in tempo reale ed efficace delle attrezzature di produzione automatizzate.


● La linea di montaggio delle batterie al litio è adatta per la linea di montaggio delle batterie cilindriche 18650, 21700, 26650, 32700 e altre.


● L'apparecchiatura integrata ritorna sulla pista, dopo il completamento dell'assemblaggio, rimuovere manualmente l'apparecchiatura e metterla sulla pista di ritorno.


● Il giallo torna automaticamente alla stazione precedente, viene assemblato manualmente e posto sul binario di saldatura.



Attrezzature di linea di produzione



● Meccanismo automatico di alimentazione della batteria:Il braccio robotico afferra automaticamente la batteria e la posiziona sul binario indicato.


● Macchina per la fabbricazione di carta di orzo a celle elettriche:Utilizzando un motore passo a passo controllato da PLC e un cilindro per incollare la carta di orzo sul palo positivo della cella elettrica finita.stampella e incolla 4 nuclei elettrici alla voltaOgni parte è realizzata in acciaio ad alta resistenza all'usura.


● Sortatore di batterie: funziona per la scansione e la memorizzazione dei dati della batteria.Apparecchiature di smistamento automatico per la prova della tensione e della resistenza interna di batterie cilindriche di varie dimensioniDiametro 18-21, lunghezza 65-70.


● attrezzature di controllo visivo CCD: sistema di controllo visivo multifunzionale basato su telecamere industriali CCD e tecnologia di visione artificiale.


● Saldatore automatico a punto a batteria: adatto per la saldatura a punto automatica a un solo lato di batterie cilindriche di varie specifiche.


● Sistema di rotazione dell'apparecchio: rilevando automaticamente che l'apparecchio raggiunge la sua posizione, il meccanismo di rotazione aggancia l'apparecchio per farlo ruotare e riportarlo al programma successivo.



Specifica tecnica
Metodo di lavoro Motore passo + pneumatico Dimensioni della macchina 1275*860*1524MM
materiale strutturale leghe di alluminio Peso della macchina 150 kg
Specifica della fonte di alimentazione Dispositivi per la trasmissione di energia elettrica Scenari di applicazione Adesivo per cellule cilindriche
Efficienza della produzione 60-70ppm Specifica della sorgente d'aria 1/CFM
Specifiche applicabili delle batterie 18650/21700/21650 Tasso di superamento ≥ 95%
Efficienza degli adesivi ≥ 60 ppm Modalità di trasmissione Maniche meccaniche
Materiale compatibile Carta da orzo, carta da autobus veloce, carta da riso glutinosa, adesivi protettivi RET, ecc. Velocità massima di impatto 99.99%




Diagramma di pianificazione della linea di produzione

Batteria al litio Batteria 18650 Pacco di celle a cilindro automatico Tipo di linea di assemblaggio 0

Caso di applicazione



1.Batteria di accumulo di energia 2. batteria per biciclette elettriche 3. batteria per utensili elettrici



Batteria al litio Batteria 18650 Pacco di celle a cilindro automatico Tipo di linea di assemblaggio 1     Batteria al litio Batteria 18650 Pacco di celle a cilindro automatico Tipo di linea di assemblaggio 2       Batteria al litio Batteria 18650 Pacco di celle a cilindro automatico Tipo di linea di assemblaggio 3



Introduzione al processo



1. alimentazione automatica della batteria


2- Macchina di carta isolante a elettrodo positivo


3. Selezione della tensione della cella, della resistenza interna


4. piattaforma di montaggio della cella


5. rilevamento CCD del pacchetto batteria positivo e negativo


6. piattaforma di copertura di piattaforma superiore


7. Saldatura a punto sul lato A


8. Meccanismo di rotazione di fissaggio


9. Saldatura del lato B


10. Linea di produzione di installazione di back-end



Introduzione al processo



La batteria viene caricata nella tramoggia della macchina per incollare carta →→ Incolla automaticamente l'elettrodo positivo



adesivo pad →→ la batteria entra automaticamente nel separatore →→ il separatore spazza i dati di prova per l'archivio →→



La batteria viene inviata nel serbatoio di ricezione corrispondente → Gli operai rimuovono l'apparecchio di carico in gruppi →



spingere lo schermo di rilevamento della polarità automatica CCD → la correzione manuale non qualificata viene inviata automaticamente →



i lavoratori coprono la piastra superiore dell'apparecchio →→ spingono il saldatore a punto Saldatura a punto automatica sul lato A→→



La macchina si gira automaticamente sul lato B per completare la saldatura →→ Rimuovere il dispositivo della batteria saldata



e riportarlo in avanti per entrare nel prossimo anello di fuga →→ Installare la scheda BMS dopo la saldatura del pacchetto batterie



ispezione →→Saldatura automatica o manuale della scheda BMS → Lavoratori in linea e installazione di materiali ausiliari →→



Testare i parametri della batteria non superare l'ispezione. →→ Inviare l'ispezione di invecchiamento al laboratorio di invecchiamento →→



Imballaggio imballaggio in officina



Processo di servizio



Prevendita:


1. I clienti inviano richieste e richieste
2. Raccomandare prodotti in base alle esigenze dei clienti
3Video comunicazione per confermare i requisiti finali
4Entrambe le parti forniscono la conferma delle specifiche tecniche
5Entrambe le parti firmano il contratto.
6- Ordini e produzione in officina
7Organizza la consegna.


Dopo la vendita:


1- confermare se i clienti hanno bisogno di un servizio in loco o di una guida per la comunicazione video per le apparecchiature di debug.
2Se vi è un problema con l'attrezzatura, la comunicazione video sarà adottata per risolvere il problema prima.



Attendiamo con ansia la vostra consultazione, vi forniremo il miglior servizio di qualità durante tutto il processo!!!
